Установка автоматических гаражных ворот своими руками

Ключевые тезисы

• Замеры выполняются в трёх точках по каждому параметру — по краям и в центре, чтобы учесть неровности проёма.
• Высота притолоки определяет тип монтажа — стандартный, с пружинами растяжения, низкий или высокий.
• Правая и левая пружина, а также барабаны намотки троса — не взаимозаменяемы, их легко перепутать при сборке.
• Автоматику монтируют в последнюю очередь, только после проверки, что полотно вручную открывается и закрывается без перекосов и скрипов.

Шаг 1. Замеры проёма

Все расчёты нужно выполнять максимально точно — ошибка даже в несколько миллиметров может привести к перекосу полотна, некорректной работе и поломкам ворот в дальнейшем.

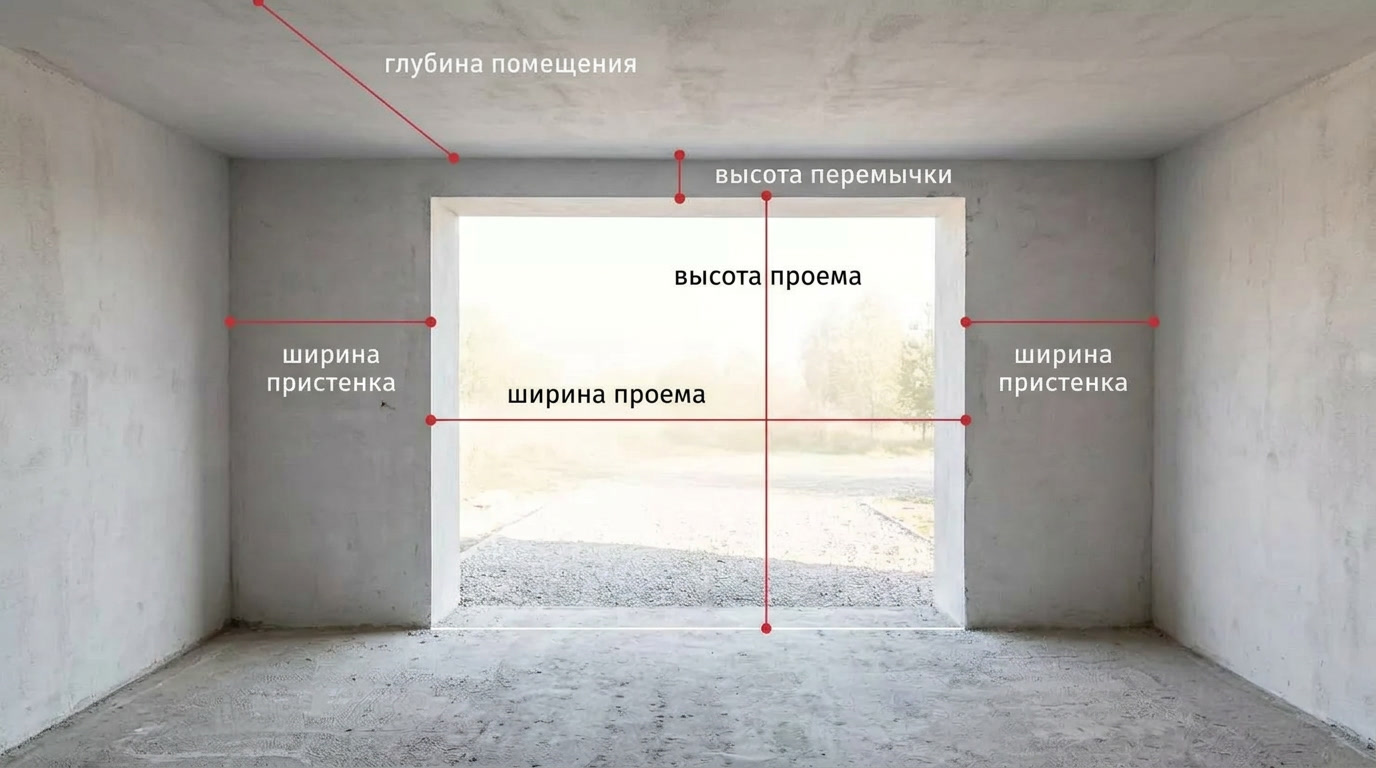

Во время замера определяют: ширину и высоту проёма, глубину помещения, высоту притолоки и ширину боковых пристенков.

Ширина и высота проёма

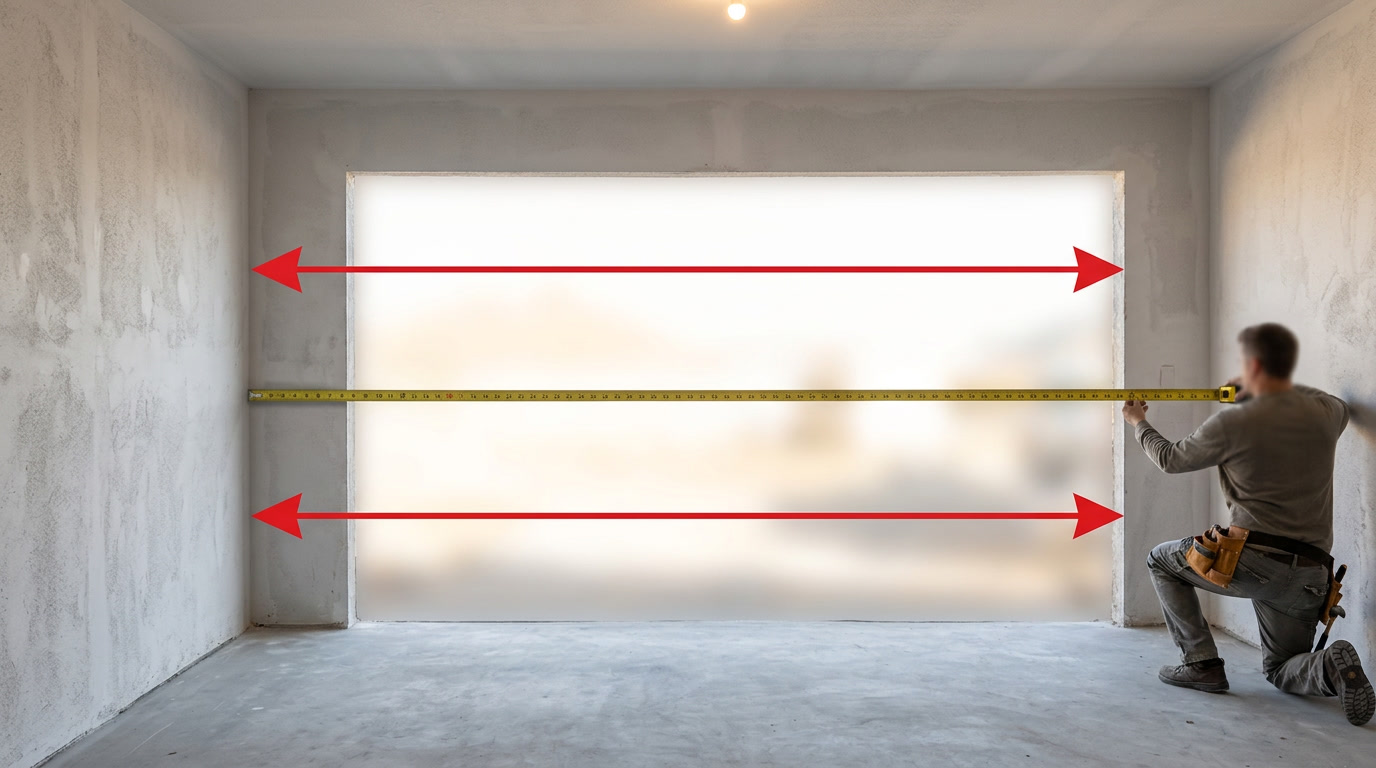

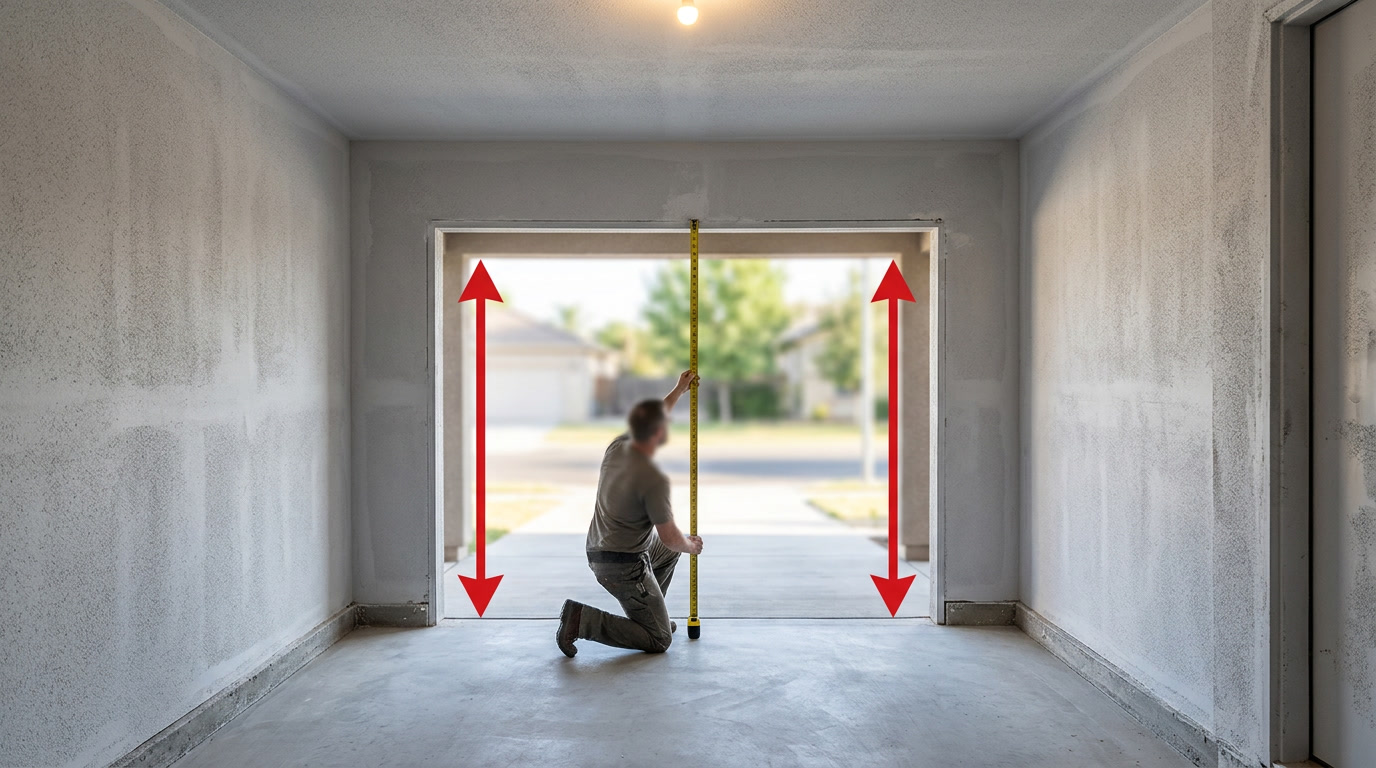

Оба параметра измеряют внутри гаража минимум в трёх точках — по краям и посередине, — чтобы учесть возможную неровность стен.

• Ширина проёма должна превышать ширину автомобиля с учётом боковых зеркал на 60–80 см — для комфортного заезда и выезда.
• Высота проёма должна быть больше высоты автомобиля (с учётом антенны или багажника на крыше) на 20 см при автоматическом управлении и на 35–50 см при ручном.

Глубина помещения и высота притолоки

Глубина гаража важна для того, чтобы полотно при открытии беспрепятственно разместилось под потолком, а на потолке хватило места для установки привода. Минимально допустимое значение рассчитывается по формуле: высота проёма + 100 см.

Высоту притолоки (перемычки) измеряют отдельно — от неё зависит выбор типа монтажа направляющих и пружинного механизма:

Для крепления вертикальных направляющих необходимы боковые пристенки шириной не менее 125 мм с каждой стороны.

Шаг 2. Подготовка проёма

Перед монтажом определите материал стен гаража. Пористые материалы, например газобетонные блоки, требуют усиления проёма — для надёжной фиксации торсионной системы и направляющих используют специальные крепёжные комплекты.

Дальнейшая подготовка проёма включает:

• завершение отделки стен, на которые будут монтироваться ворота;
• очистку обрамления проёма от наплывов штукатурки, трещин и неровностей;
• выравнивание перемычки и боковых поверхностей проёма в одной плоскости;
• проверку, что на перемычке и боковых пристенках нет труб отопления, вентиляции или строительных конструкций, мешающих креплению.

Шаг 3. Сборка направляющих и каркаса

Сначала закрепите петлевые механизмы на секциях полотна — только с одной стороны каждой секции: с другой стороны фиксация произойдёт уже при монтаже на направляющие.

Далее соберите сами направляющие: они имеют Г-образную форму и соединяются дуговой планкой, по которой ролики переходят из вертикального движения в горизонтальное. На этом этапе важно выдержать строго прямой угол 90° между вертикальной и горизонтальной частью направляющей — крепёж можно затянуть не до конца, чтобы скорректировать положение уже при монтаже на стену.

Затем установите нижнюю горизонтальную планку, в которую будет входить первая секция полотна в закрытом положении. Планка должна стоять строго горизонтально по уровню. Если между планкой и полом на этом этапе образовался зазор — не заделывайте его раствором или монтажной пеной сразу: оба материала могут деформироваться при высыхании и сдвинуть планку. Заделку зазора выполняют уже после завершения монтажа.

Шаг 4. Монтаж каркаса на проём

Установите горизонтальные направляющие по уровню и закрепите их к стене: для бетона и кирпича используют анкерные болты, для деревянного или металлического проёма — саморезы. Глубина крепления зависит от веса ворот и материала проёма — точное значение уточняйте в инструкции к конкретной модели.

Установка вала с пружинами и барабанами

Соберите узел вала с пружинами и барабанами намотки троса строго по схеме из инструкции — правая и левая пружина, а также барабаны, не взаимозаменяемы между собой. Конструкцию устанавливают над проёмом и крепят между направляющими.

Пружину натягивают на число оборотов, указанное в инструкции или на информационной наклейке изделия, и фиксируют в этом положении специальными болтами. После этого трос пропускают внутри направляющих и наматывают на барабан с учётом предварительного числа оборотов, указанного на комплектующей бирке.

Сборка и монтаж полотна

После того как «скелет» конструкции готов, начинайте набор секций — они устанавливаются друг на друга и скрепляются петлями по заранее подготовленным на заводе отверстиям. На каждую секцию монтируются ролики и остальная фурнитура.

Зафиксируйте горизонтальные направляющие к потолку и установите ограничитель хода, который не даст полотну сдвинуться дальше нужного положения.

Шаг 5. Проверка механической части

Перед установкой автоматики полотно должно двигаться вручную без существенных усилий и посторонних скрипов. Если что-то из этого не так — значит, при монтаже допущена ошибка, и её нужно найти и исправить до перехода к автоматике, а не пытаться компенсировать настройками привода.

Шаг 6. Монтаж автоматики

Автоматику устанавливают в самую последнюю очередь, на уже полностью собранные и проверенные вручную ворота.

Выбор рейки

Рейка для привода обычно не идёт в комплекте с автоматикой и приобретается отдельно. Есть два основных типа:

• Цепная рейка — обеспечивает плавное открывание без вибраций и продлевает срок службы автоматики за счёт равномерной нагрузки.
• Ременная рейка — даёт более тихий, практически бесшумный ход, что удобно, если гараж примыкает к жилым помещениям.

Толщина профиля рейки у разных производителей отличается — качественная рейка с рёбрами жёсткости служит дольше и меньше подвержена растяжению со временем.

Порядок установки привода

1. Обозначьте монтажную линию под рейку и закрепите рейку на потолке с помощью кронштейнов.
2. Установите тягу — элемент, который соединяет каретку привода с полотном ворот и отвечает за передачу усилия открытия-закрытия.
3. Закрепите сам привод на рейке.
4. Подключите автоматику к электросети и выполните базовую настройку согласно инструкции конкретной модели.
5. Протестируйте открытие и закрытие ворот с пульта дистанционного управления.

Для автоматизации подойдёт линейка потолочных приводов автоматики для гаражных ворот — например, ALUTECH Levigato, которую подбирают под площадь и вес конкретного полотна.

Возможные неисправности при монтаже своими руками

Ниже — типичные проблемы, которые чаще всего возникают именно из-за ошибок самостоятельной установки, а не из-за брака оборудования.

Большинство неисправностей после самостоятельного монтажа связаны не с браком ворот, а с точностью выставления направляющих по уровню и правильным натяжением пружин и тросов — оба параметра стоит перепроверить в первую очередь при любом посторонем звуке или рывке.

Когда лучше доверить монтаж специалистам

Если вы не уверены в своих силах на 100%, особенно на этапах работы с пружинным механизмом и электроподключением привода, разумнее доверить установку профессионалам — ошибка на этих этапах способна привести к дорогостоящему ремонту, а гарантия производителя не распространяется на повреждения от неправильного монтажа.

Мы в GATE-SHOP как официальный дилер ALUTECH выполняем монтаж гаражных секционных ворот под ключ — с расчётом проёма, подбором типа монтажа и модели привода. Ознакомиться с готовыми моделями можно на странице гаражных ворот, подробности по монтажу — на странице установки гаражных ворот. Работаем по Московской области, база — округ Мытищи.

Выводы

• Замеры проёма выполняются в трёх точках по каждому параметру — ошибка в несколько миллиметров приводит к перекосу ворот.
• Высота притолоки определяет тип монтажа: стандартный, с пружинами растяжения, низкий или высокий.
• Правая и левая пружина, а также барабаны намотки троса — не взаимозаменяемы, их легко перепутать при сборке.
• Перед установкой автоматики полотно должно двигаться вручную без перекосов и скрипов.
• Электроподключение привода — этап повышенного риска, его разумно доверить специалисту.

FAQ

Можно ли изготовить секционные ворота самостоятельно?
Нет, полотно и основные узлы производятся на заводе. Своими руками выполняется только установка уже готового комплекта в подготовленный проём.

Какой тип монтажа выбрать при низкой притолоке?
При притолоке от 100 мм (ручное управление) или от 140 мм (электропривод) используют низкий тип монтажа или монтаж с пружинами растяжения — стандартный тип требует притолоки не менее 210 мм.

Что делать, если ворота после установки открываются рывками?
Чаще всего причина — в неправильной предварительной намотке троса на барабан. Проверьте число оборотов на комплектующей бирке и перемотайте трос заново.

Нужна ли рейка в комплекте с приводом?
Как правило, нет — рейку (цепную или ременную) для потолочного привода приобретают отдельно, ориентируясь на желаемый уровень шума и толщину профиля рейки.

Как понять, что механическая часть собрана без ошибок?
Полотно должно двигаться вручную плавно, без существенных усилий, перекосов и посторонних скрипов. Только после этого можно переходить к монтажу автоматики.
